Måttabeller ytterdörrar

I dörrbranschen talas det om modulmått. Dessa mått anger hålet i väggen där karmen skall monteras. Är hålet exempelvis 900 mm x 2100 mm (bxh) så är modulmåttet 9x21. Oavsett vilken dörrmodell du väljer, rekommenderar vi att du lämnar ca 12 mm justermån runt karmens sido- och överstycke.

En del av våra dörrmodeller i ADVANCE-LINE går även att få i vissa specialmått, och en del dörrmodeller har istället begränsningar gällande mått, oftast på grund av mönster eller glas. Om du har frågor om detta, kontakta din återförsäljare. Måtten är för dörrar som öppnas utåt.

Inte alla våra ytterdörrar är tillgängliga i alla dimensioner. Se Mått och Fakta för detaljerad information.

För öppningsmått 180° se Mått och Fakta.

CHARACTER, CLASSIC OCH FUNCTION, enkeldörrar

Modul	Dörrbladsmått	Karmyttermått	Öppningsmått 90°
9 x 19	825 x 1833 mm	888 x 1880 mm	735
10 x 19	925 x 1833 mm	988 x 1880 mm	835
11 x 19	1025 x 1833 mm	1088 x 1880 mm	935
9 x 20	825 x 1933 mm	888 x 1980 mm	735
10 x 20	925 x 1933 mm	988 x 1980 mm	835
11 x 20	1025 x 1933 mm	1088 x 1980 mm	935
9 x 21	825 x 2033 mm	888 x 2080 mm	735
10 x 21	925 x 2033 mm	988 x 2080 mm	835
11 x 21	1025 x 2033 mm	1088 x 2080 mm	935
9 x 22	825 x 2133 mm	888 x 2180 mm	735
10 x 22	925 x 2133 mm	988 x 2180 mm	835
11 x 22	1025 x 2133 mm	1088 x 2180 mm	935
9 x 23	825 x 2219 mm	888 x 2266 mm	735
10 x 23	925 x 2219 mm	988 x 2266 mm	835
11 x 23	1025 x 2219 mm	1088 x 2266 mm	935

clever-line, enkeldörrar

Modul	Dörrbladsmått	Karmyttermått	Öppningsmått 90°
9 x 19	825 x 1833 mm	888 x 1880 mm	735
9 x 20	825 x 1933 mm	888 x 1980 mm	735
9 x 21	825 x 2033 mm	888 x 2080 mm	735
10 x 20	925 x 1933 mm	988 x 1980 mm	835
10 x 21	925 x 2033 mm	988 x 2080 mm	835

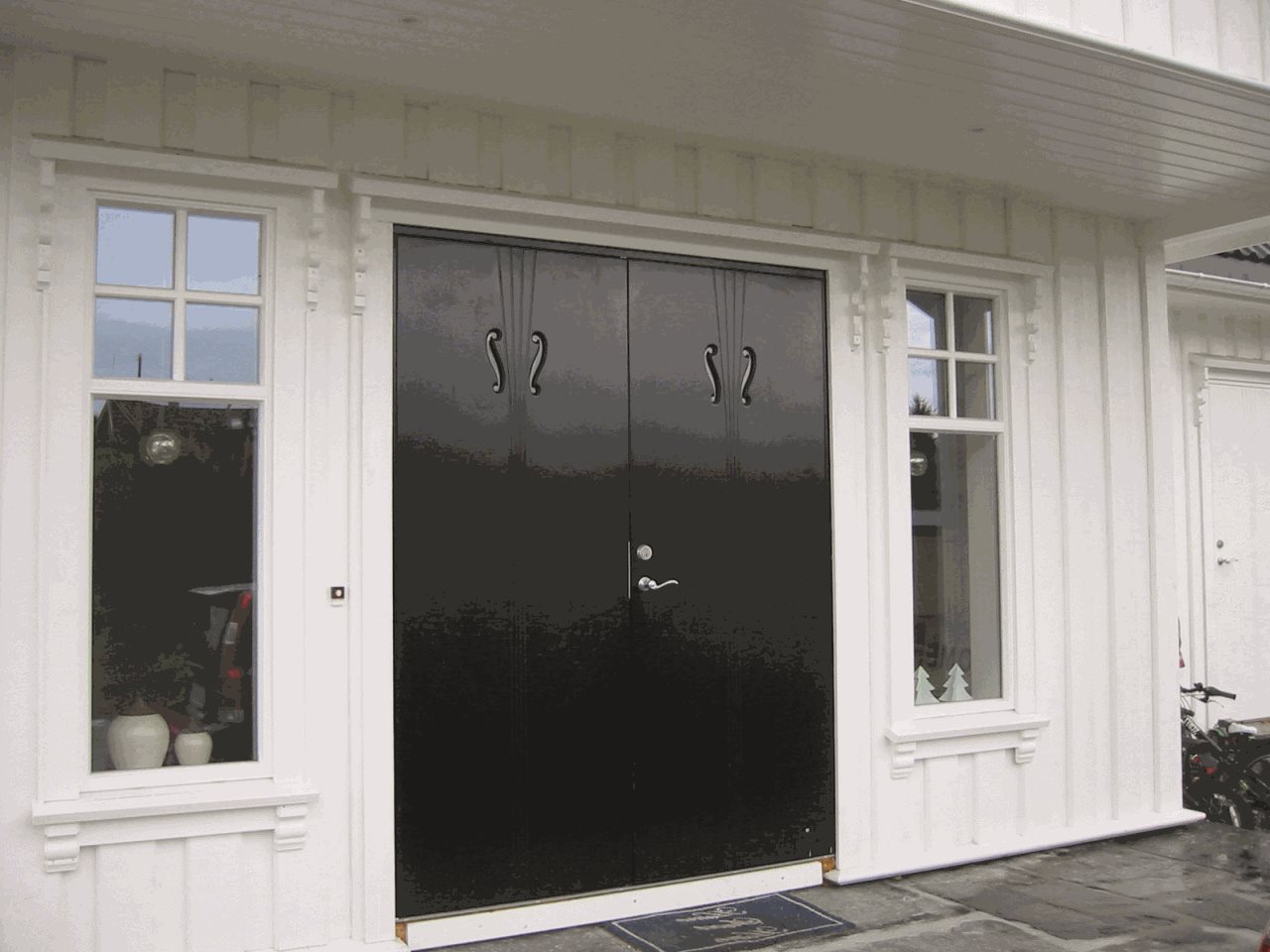

Pardörrar

När du väljer en parytterdörr med “symmetriskt” utseende från Swedoor får du en gångdörr som är 100 mm bredare än regeldörren utan att det symmetriska utseendet påverkas. Detta är en smart lösning som underlättar för dig att gå ut och in.

* Debussy, Delius, Puccini (endast 16x20/21), Ravel och Scarletti

Classic och Function, pardörrar olik delning

Modul	Dörrbladsmått	Karmyttermått	Öppningsmått 90°
13 x 21	397 + 825 x 2033	1288 x 2080 mm	1070
14 x 20	711 + 611 x 1933	1388 x 1980 mm	1170
14 x 21	711 + 611 x 2033	1388 x 2080 mm	1170
14 x 21*	497 + 825 x 2033	1388 x 2080 mm	1170
15 x 20	711 + 611 x 1933	1488 x 1980 mm	1270
15 x 21	761 + 661 x 2033	1488 x 2080 mm	1270
15 x 21*	597 + 825 x 2033	1488 x 2080 mm	1270
16 x 20	811 + 711 x 1933	1588 x 1980 mm	1370
16 x 21	711 + 611 x 2033	1588 x 2080 mm	1370
16 x 21*	597 + 925 x 2033	1588 x 2080 mm	1370
17 x 21*	597 + 1025 x 2033	1688 x 2080 mm	1470
18 x 20	911 + 811 x 1933	1788 x 1980 mm	1570
18 x 21	911 + 811 x 2033	1788 x 2080 mm	1570
20 x 20	1011 + 911 x 1933	1988 x 1980 mm	1770
20 x 21	1011 + 911 x 2033	1988 x 2080 mm	1770

Character, pardörrar

Modul	Dörrbladsmått	Karmyttermått	Öppningsmått 90°
14 x 20	661 + 661 x 1933	1388 x 1980 mm	1170
14 x 21	661 + 661 x 2033	1388 x 1980 mm	1170
15 x 20	711 + 711 x 1933	1488 x 1980 mm	1270
15 x 21	711 + 711 x 2033	1488 x 2080 mm	1270
16 x 20	761 + 761 x 1933	1588 x 1980 mm	1370
16 x 21	761 + 761 x 2033	1588 x 2080 mm	1370
17 x 20	811 + 811 x 1933	1688 x 1980 mm	1470
17 x 21	811 + 811 x 2033	1688 x 2080 mm	1470
18 x 20	861 + 861 x 1933	1788 x 1980 mm	1570
18 x 21	861 + 861 x 2033	1788 x 2080 mm	1570
19 x 20	911 + 911 x 1933	1888 x 1980 mm	1670
19 x 21	911 + 911 x 2033	1888 x 2080 mm	1670
20 x 20	961 + 961 x 1933	1988 x 1980 mm	1770
20 x 21	961 + 961 x 2033	1988 x 2080 mm	1770
