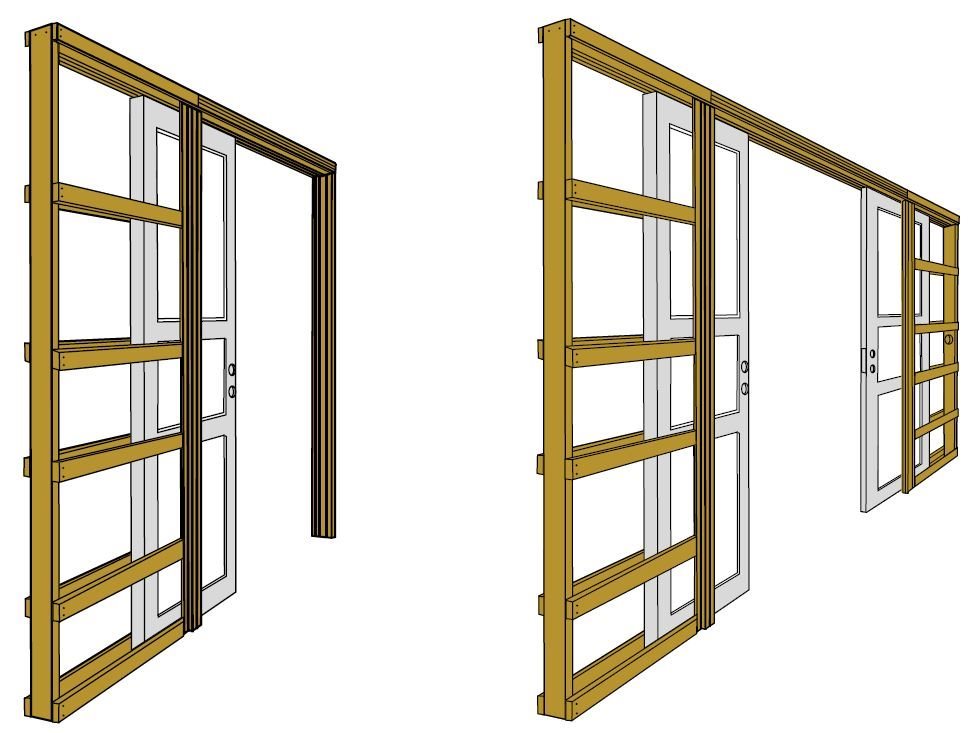

Mått för skjutdörrspartier till skjutdörrar i vägg med 1 lager gips på vardera sidan av modulen. För mått inbygningsmoduler med to lager gips, se Mått & Fakta. För dörrar med glas: inbygningsmodul 122 mm.

Skjutdörrsparti till vägg 96 mm

Modul

Dörrbladsmått mm

Utv. karmmått mm

7x20/21

625 x 1940/2040

1290 x 1997/2097

8 x 20/21

725 x 1940/2040

1490 x 1997/2097

9 x 20/21

825 x 1940/2040

1690 x 1997/2097

10 x 20/21

925 x 1940/2040

1890 x 1997/2097

11 x 21

1025 x 2040

2090 x 2097

12 x 21

1125 x 2040

2290 x 2097

13 x 20/21

2x625 x 1940/2040

2540 x 1997/2097

15 x 20/21

2x725 x 1940/2040

2940 x 1997/2097

17 x 20/21

2x825 x 1940/2040

3340 x 1997/2097

19 x 20/21

2x925 x 1940/2040

3740 x 1997/2097

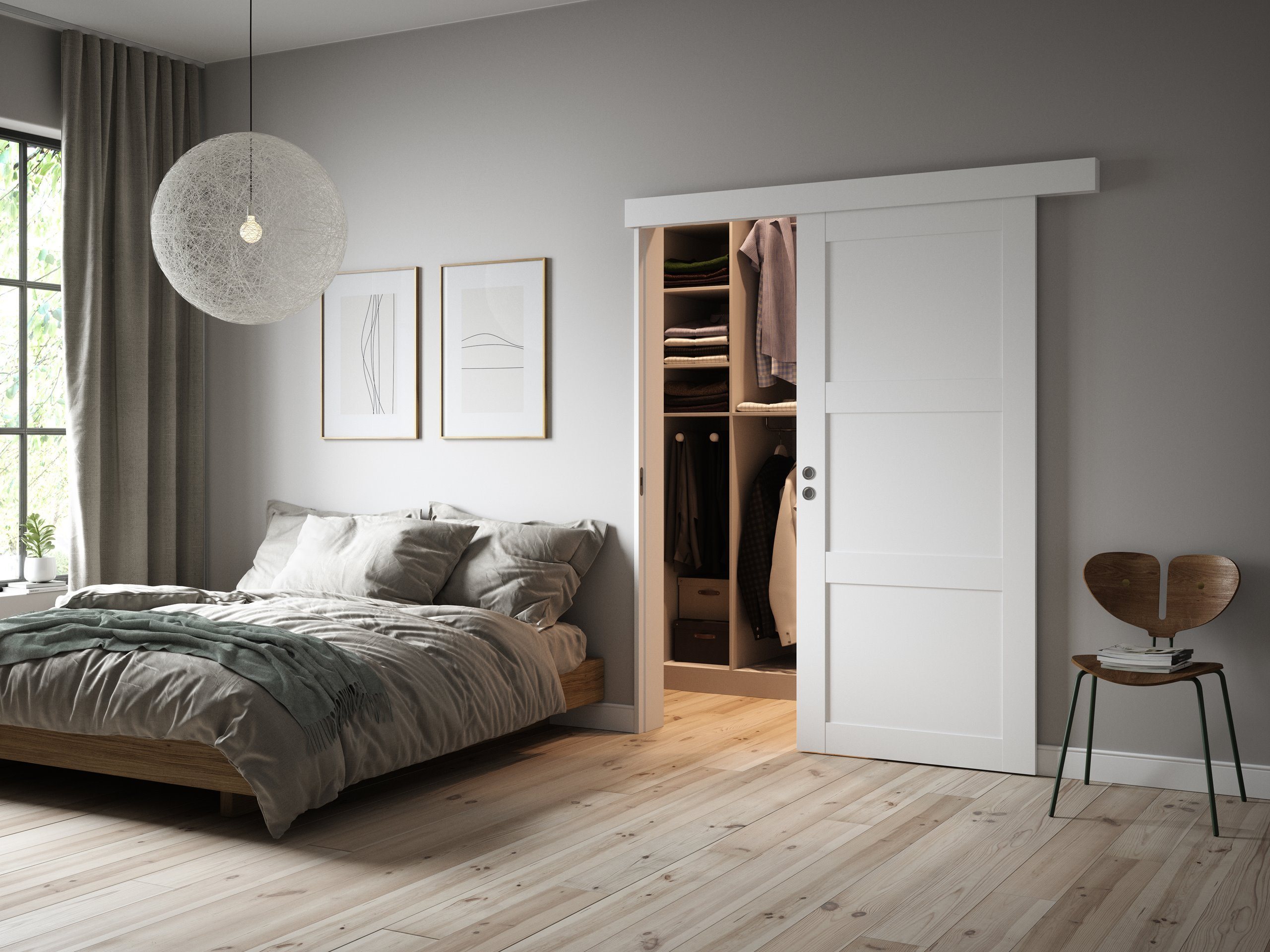

AluKornisch med SoftClose i både öppnings- och ständningsriktning. Stainless nyans. Inkl. skjutdörrskena och vagn.

ALU-kornisch enkeldörrar med softclose

Modul

Öppningsbredd

Dörrbladsbredd

Kornischlängd

M6

610 mm

625 mm

1308 mm

M7

710 mm

725 mm

1508 mm

M8

810 mm

825 mm

1708 mm

M9

910 mm

925 mm

1908 mm

M10

1010 mm

1025 mm

2108 mm

M11

1110 mm

1125 mm

2308 mm

M12

1210 mm

1225 mm

2508 mm

ALU-kornisch pardörrar med softclose

Modul

Öppningsbredd

Dörrbladsbredd

Kornischlängd

M11

1120-1220 mm

2 x 625 mm

2558 mm

M13

1320-1420 mm

2 x 725 mm

2958 mm

M15

1520-1620 mm

2 x 825 mm

3358 mm

M17

1720-1820 mm

2 x 925 mm

3758 mm

M19

1920-2020 mm

2 x 1025 mm

4158 mm

M21

2120-2220 mm

2 x 1125 mm

4558 mm

M23

2320-2420 mm

2 x 1225 mm

4958 mm

TreKornisch i målad NCS S- eller RAL-färger, vitpigmenterad, lackerad eller obehandlad furu. Inkl. skjutdörrskena och vagn.

* Kornischen är 2-delad

Träkornisch enkeldörrar

Modul

Öppningsbredd

Dörrbladsbredd

Kornischlängd

M7

710 mm

725 mm

1470 mm

M8

810 mm

825 mm

1670 mm

M9

910 mm

925 mm

1870 mm

M10

1010 mm

1025 mm

2070 mm

M11

1110 mm

1125 mm

2270 mm

M12

1210 mm

1225 mm

2470 mm

Träkornisch pardörrar

Modul

Öppningsbredd

Dörrbladsbredd

Kornischlängd

M13-14

1320-1420 mm

2x725 mm

2820 mm

M15-16

1520-1620 mm

2x825 mm

3220 mm

M17-18

1720-1820 mm

2x925 mm

3620 mm*

M19-20

1920-2020 mm

2x1025 mm

4020 mm*

M21

2120-2220 mm

2x1125 mm

4420 mm*

M23

2320-2420 mm

2x1225 mm

4820 mm*

Rekommendationen är att väggöppningens höjd ska vara 20 mm lägre än dörrbladshöjden. När skenan monterats enligt monteringsanvisningen är dörrbladet 10 mm över golvet. Måttet från toppen av dörrbladet till toppen av hjulupphängningen är 130 mm (total höjd för installationen = dörrbladets höjd + 10 mm +130 mm).

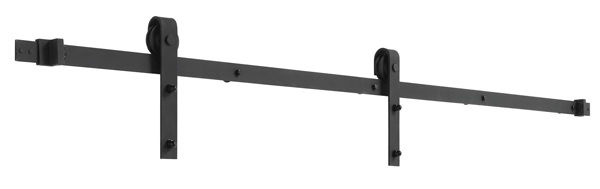

Retro Rail kan också monteras på pardörrar och då kopplar man ihop två skenor.

Retro Rail svart

Modul

Öppningsbredd

Dörrbladsbredd

Skenans längd

M7

710 mm

725 mm

2000 mm

M8

810 mm

825 mm

2000 mm

M9

910 mm

925 mm

2000 mm

M10

1010 mm

1025 mm

2400 mm

M11

1100 mm

1125 mm

2400 mm

M7 + M7

1420 mm

2x725 mm

2x2000 mm

M8 + M8

1620 mm

2x825 mm

2x2000 mm

M9 + M9

1820 mm

2x925 mm

2x2000 mm

M10 + M10

2020 mm

2x1025 mm

2x2400 mm

M11 + M11

2220 mm

2x1125 mm

2x2400 mm

Rekommendationen är att väggöppningens höjd ska vara 20 mm lägre än dörrbladshöjden. När skenan monterats enligt monteringsanvisningen är dörrbladet 10 mm över golvet.

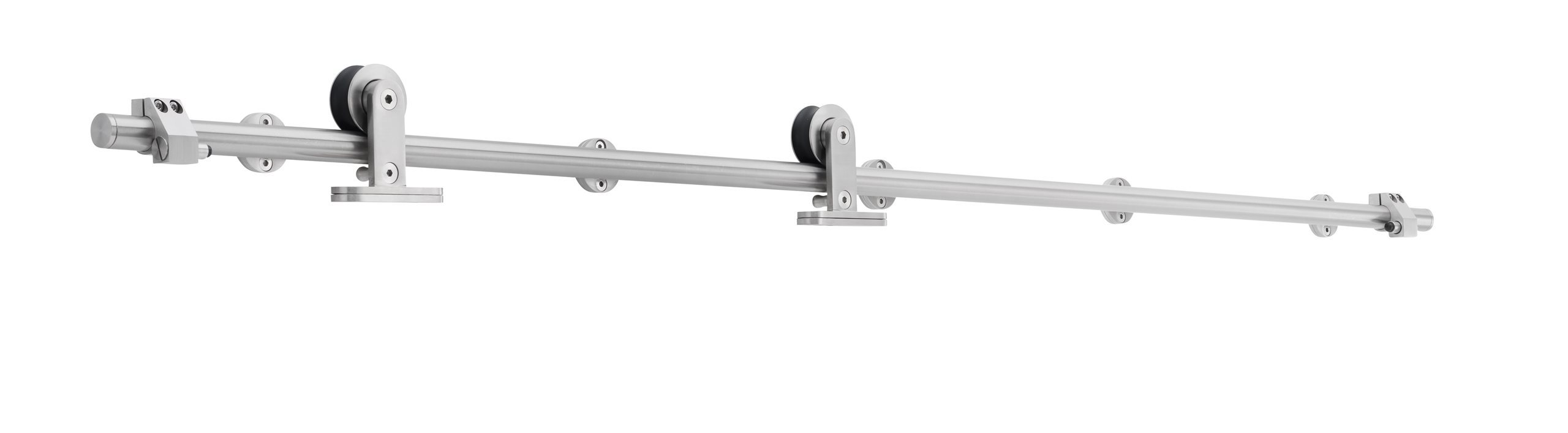

Designskena rostfritt stål

Modul

Öppningsbredd

Dörrbladsbredd

Skenans längd

M7

710 mm

725 mm

1450 mm

M8

810 mm

825 mm

1650 mm

M9

910 mm

925 mm

1850 mm

M10

1010 mm

1025 mm

2050 mm

M11

1110 mm

1125 mm

2250 mm

M12

1210 mm

1225 mm

2450 mm

M13

1320-1420 mm

2x725 mm

2900 mm

M15

1520-1620 mm

2x825 mm

3300 mm

M17

1720-1820 mm

2x925 mm

3700 mm

M19

1920-2020 mm

2x1025 mm

4100 mm
